株式会社日進ProSOL様は、ホーニング盤の多彩なラインアップを展開されている企業です。
このたび、同社が新たに大径ホーニングマシンを開発するにあたり、アドライズは「人にやさしい・安全」という製品コンセプトをかたちにするため、親しみやすく機能的なデザイン・設計・製作を担当いたしました。

お客様のお悩み

製品コンセプトである「人にやさしい」「安全」を体現したデザインを実現し、使いやすさと信頼性を高めたいと考えていました。その中で、次のような点に悩まれていました。

ブランドイメージの確立

• 製品のデザインを通じて、統一感のあるブランドイメージを確立したい。
• 視覚的にも企業のアイデンティティを反映し、信頼感を高めるデザインを取り入れたい。

機能性と操作性の向上

• 開口幅を広く取れる扉構造を採用し、作業時のアクセス性を向上させたい。
• 操作パネルのデザインを刷新し、より直感的で使いやすい操作環境を実現したい。

このような課題を解決するために、ブランドイメージを強化しつつ、利便性と安全性を兼ね備えたデザインの提案を求められていました。

当社からのご提案

角部にはR造形を施し、操作する人にやさしいデザインにしました。内部視認性を確保しています。ヘッドカバーラインにLEDを取り入れ、シグナルタワーの代替として機能するように設計。全体になじむデザインとなっています。

ツール交換を行うにあたり、正面向かって右側の引戸に梁を通すことができなかったため、電磁ロックなどの各機器の配線を背面経由で制御盤まで行う必要がありました。機器の油汚れや機内の外観を良くするために、機器内部にダクトを設け、配線が極力見えないようにご提案しました。

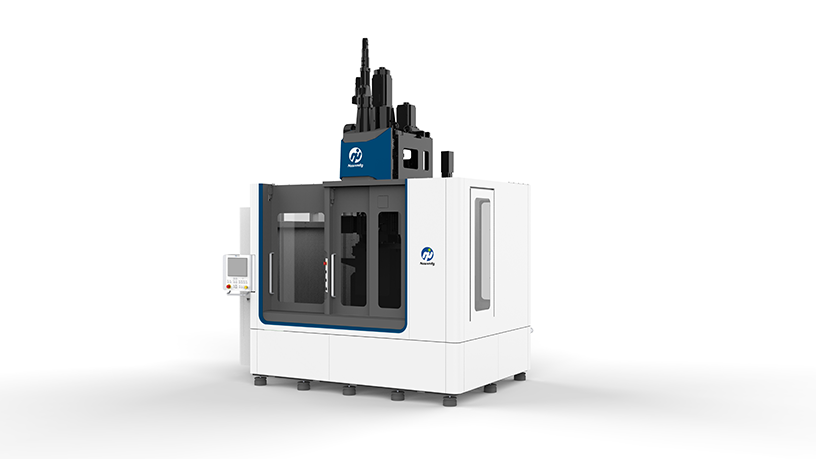

お客様の製品 超精密ホーニングマシン 「G100」JIMTOF向け展示機

JIMTOF出展機として加工直径φ100に対応したホーニングマシンです。高性能・高精度を継承しながら大径対応した設備です。

製品サイズ

カバー仕様
サイズ： 3505mm(W)ｘ2115mm(D)ｘ2500mm(H)
構　造： 機械フレームへの板金カバー取付（防水仕様）
材質＋表面処理
カバー：SPCC+メラミン焼付塗装
扉(窓)：PVC

展示会も盛況で終えることができました。日進らしさを表現したシンプルでスタイリッシュなデザインになりました。
