【図面テクニック】寸法の表示をほかのビューに移動する

今回も図面ドキュメントで使えるテクニックを
ご紹介いたします。


図面ドキュメントで寸法を
自動で挿入したとき、思うような位置に
入らなくて困ったことはありませんか?

今回は、そんな時に使えるテクニックの一つ、
寸法を他のビューに移動する方法をご紹介します。

※寸法の自動読み込みコマンド『モデルアイテム』を使用し、
思った位置に寸法が入らない時に使用できます。


それでは、早速操作方法を見ていきましょう。

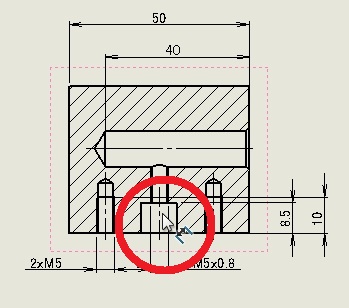

例題として、下面図の直径10を断面図に移動してみます。 Shiftキーを押しながら寸法を断面図のビューへドラッグします。 断面図のこのあたりでドロップ。 寸法をドラッグして配置を整えます。 この寸法の移動は、 移動先にある同じ要素の同じ寸法箇所に移す場合にのみ有効です。 余談ですが・・・ 寸法の移動があるならコピーは? と思いますよね。 もちろんあります。 寸法をコピーするには、 Ctrlキーを押しながらほかのビューにドラッグします。 ******* ということでまとめ。 図面ドキュメントで 寸法を移動する →Shiftキー+他ビューへドラッグ 寸法をコピーする→Ctrlキー +他ビューへドラッグ 前回の記事でも、矢印を分岐させるためには (=元を残しながらのコピー)Ctrlキーでしたね。 ★★★★★★★★★★お知らせ★★★★★★★★★★★ 現在6月発売を目指して映像教材を開発しております。 図面の基礎知識から学べる内容となっております。 ご興味ある方はメルマガで詳細を先行配信しておりますので ご登録ください。 下記メールセミナー受講者限定配信です。 ↓ ↓ ↓ https://adrise.jp/cadrise/download/mm_setup01/
